Sokszor nem a hideg, hanem a szél rövidíti le a teraszon töltött időt
A Solarlux Proline T egy hőszigetelés nélküli, felül függesztett lapozható üvegfal, amely a fedett teraszok, balkonok időjárás elleni védelmét szinte teljes nyithatósággal kapcsolja össze.
A teraszfedés felülről megvéd az esőtől, oldalról azonban továbbra is bejuthat a huzat és a csapóeső. Ez tavasszal, ősszel vagy egy szeles nyári napon is jelentősen lerövidítheti a teraszon tölthető időt.
A Proline T zárt állapotban védettebbé teszi a teret, miközben a függőleges keretek nélküli üvegtáblák szabadon hagyják a panorámát. Amikor pedig az időjárás engedi, az elemek egyenként oldalra tolhatók és elfordíthatók, így az üvegfal szinte teljesen eltűnik a nyílásból, és a terasz ismét megnyílik a kert felé.
Hogyan nyílik meg szinte teljesen az üvegfal?
A Proline T üvegtáblái egyetlen síkban, felül függesztve mozognak. Az elemek egyenként a nyitási ponthoz tolhatók, majd befelé vagy kifelé elfordítva, egymás mellett parkolhatók. A rendszer jobbra, balra vagy mindkét irányba nyitható, ezért a parkolóhely az alaprajzhoz és a terasz használatához igazítható. A kifordított üvegtáblák külső felülete is hozzáférhetővé válik, ezért a rendszer emeleti beépítésnél belülről is biztonságosan tisztítható.
A futókocsik két-két görgővel, golyóscsapágyazva mozognak az üvegszál-erősítésű poliamid futófelületen. Ennek köszönhetően az akár 65 kg tömegű üvegtáblák is kis erővel, egyenként kezelhetők. Mivel az elemek nem kapcsolódnak össze egyetlen szárnycsomaggá, mindig csak annyit kell megmozdítani, amennyit valóban ki szeretnénk nyitni.
A rendszer nemcsak egyenes vonalban vezethető. Sarkok, tört vonalú és szegmentált alaprajzok, valamint függőleges profil nélküli üvegsarkok is kialakíthatók vele. Ugyanabban a sínben lapozható és fix elemek is kombinálhatók.
Keskenyebb profil, nagyobb üvegfelület

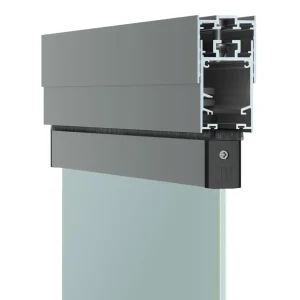

A Proline T egyik legfontosabb formai előnye a szokatlanul filigrán profilrendszer. A vízszintes szárnyprofil mindössze 39 mm magas és 30 mm mély, így lényegesen keskenyebb a lapozható üvegfalaknál megszokott profiloknál. A szerkezet kevésbé tagolja az üvegfelületet, ezért több marad meg a panorámából.
A profil nemcsak keskeny, hanem szögletes, minimalista vonalvezetésű is. A sík felületek és a visszafogott csomópontok jól illeszkednek a kortárs építészethez, miközben a rendszer egy meglévő terasz vagy erkély utólagos üvegezéseként sem válik hangsúlyos műszaki elemmé.
Az üvegtáblák között nincsenek függőleges alumíniumprofilok. Egy elem akár 1000 mm széles és 3000 mm magas is lehet, így kevés osztással, nagy összefüggő üvegfelületek alakíthatók ki. A tényleges táblaméretet az üvegvastagság, az üvegsúly és a projekt szélterhelése alapján határozzuk meg.
Hol jó választás a Proline T?
A Proline T minden olyan helyen jó megoldás, ahol a cél a szél és a csapóeső elleni védelem, valamint a külső zajterhelés mérséklése, miközben fontos a panoráma és a tér teljes nyithatóságának megőrzése.
Jellemző felhasználási területei:
- fedett teraszok és üvegteraszok oldalfalainak lezárása;
- erkélyek és loggiák utólagos üvegezése;
- verandák és átmeneti terek időjárás elleni védelme;
- meglévő homlokzatok elé kerülő második üvegréteg;
- új építésű és felújított épületek mozgatható üveghomlokzatai.
Az üvegfal védettebb mikroklímát alakít ki: mérsékli a huzatot, a szél és a csapóeső bejutását, valamint akár Rw 30 dB hanggátlást is biztosíthat. A pontos érték az üvegvastagságtól, a tömítésektől, a csatlakozásoktól és a teljes szerkezeti kialakítástól függ.
A Proline T ugyanakkor nem hőszigetelt lakótéri nyílászáró. Egyrétegű biztonsági üvegezése nem alkalmas arra, hogy egy teraszból állandóan fűtött lakóteret hozzon létre. Arra készült, hogy egy fedett kültéri vagy átmeneti teret védettebbé, csendesebbé és az év nagyobb részében használhatóvá tegyen.

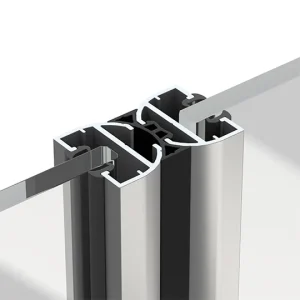

Keretes kivitel nagyobb légzárási igényhez
A Proline T körbefutó alumínium szárnykerettel is rendelhető. A keretes kialakítás jobb légzárást és hőtartást, valamint határozottabb záródást biztosít, cserébe a profilok valamivel jobban tagolják az üvegfelületet. Ez a változat sem hőszigetelt nyílászáró, és a biztonságosabb záródás nem jelent minősített betörésvédelmet.
Műszaki részletek, amelyek a mindennapi használatban válnak fontossá
Egy nagyméretű üvegfal tartósan könnyű működését nemcsak az üveg és a profilok minősége határozza meg. A Proline T olyan szerkezeti megoldásokat alkalmaz, amelyek az épület kisebb pontatlanságait, a küszöb használhatóságát és a futómű hosszú távú működését is kezelik.

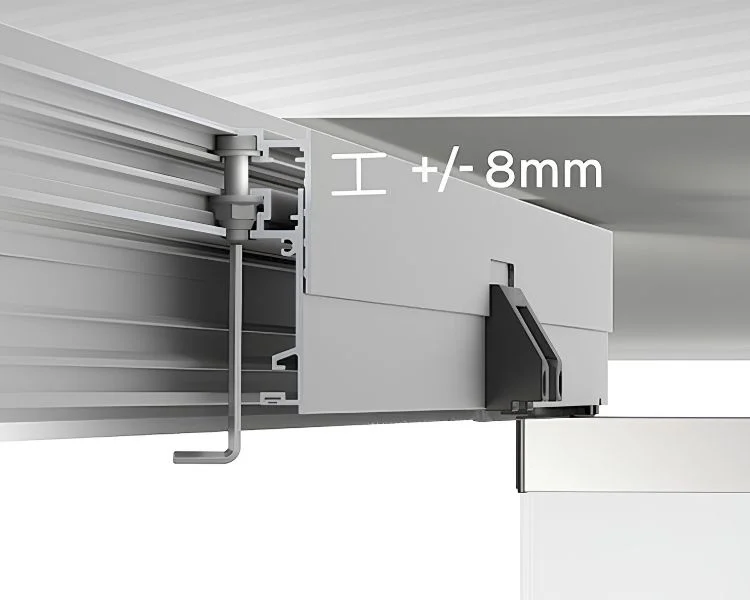

1. Magasságkiegyenlítő profil – hogy az üvegtáblák később se szoruljanak
A felső sín magassága beépítés után is pontonként korrigálható. Az alapváltozat akár 16 mm-es magasságkiegyenlítést tesz lehetővé, speciális kivitelben pedig ez az érték elérheti a 32 mm-t.
A beállítási lehetőség segít kiegyenlíteni az építési toleranciákat, az egyenetlen csatlakozófelületeket és az épület későbbi kisebb mozgásait vagy süllyedését. Így megőrizhető az üvegtáblák megfelelő futása, elkerülhető a szorulás, és hosszú távon is könnyű maradhat a mozgatás.

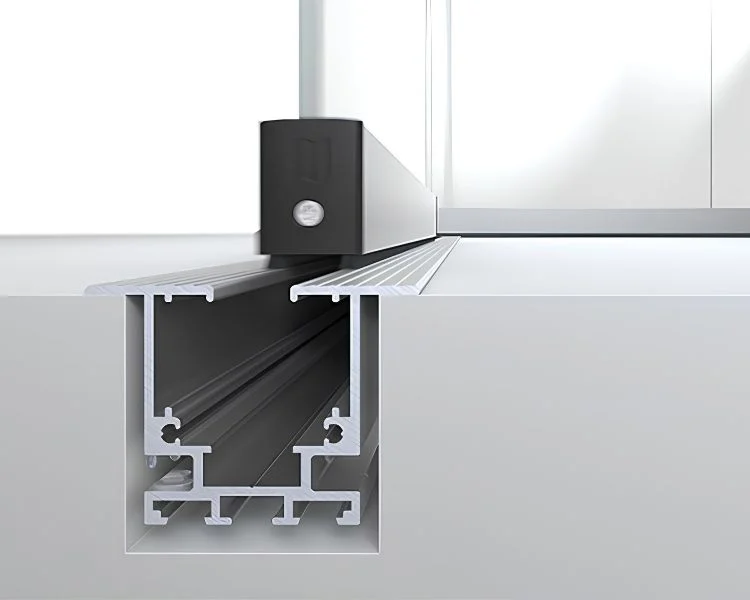

Süllyesztett alsó sín – kényelmesebb és biztonságosabb átjárás
A Proline T padlósíkba süllyesztett, akadálymentes kialakítást támogató alsó sínnel is megvalósítható. Nincs kiálló küszöb, amelyben meg lehet botlani, ezért kényelmesebb az átjárás gyerekeknek, idősebbeknek, valamint babakocsival vagy kerekesszékkel közlekedőknek is.
A sík csatlakozás vizuálisan is fontos: a belső és a külső burkolat megszakítás nélkül kapcsolódhat egymáshoz, így nyitott üvegfalnál a terasz és a környezete egységesebb térként jelenik meg. A sínben összegyűlő csapadékot kontrollált, rejtett vízelvezetés vezeti el.

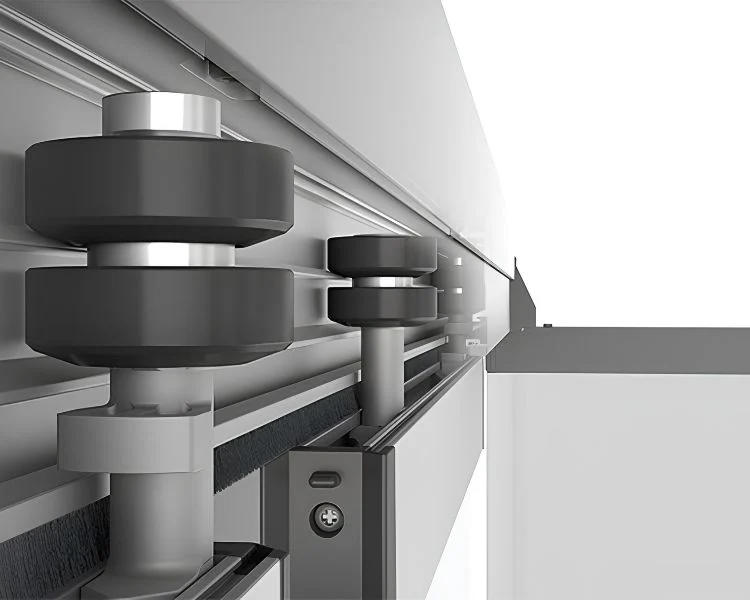

3. Felső függesztésű, golyóscsapágyazott futómű – könnyű mozgatás, kisebb szennyeződésérzékenység
A Proline T üvegtábláinak súlyát nem az alsó vezetősín, hanem a felső futómű viseli. Ez lényeges különbség az alsó megtámasztású rendszerekhez képest: az alsó sínbe kerülő por és szennyeződés kevésbé befolyásolja az elemek futását, ezért kisebb az ebből eredő akadás kockázata.
A két-két futógörgővel kialakított, golyóscsapágyazott futókocsik üvegszál-erősítésű poliamid futófelületen mozognak. A kopásálló szerkezet hosszú élettartamot, alacsony karbantartási igényt és könnyű kezelhetőséget biztosít – akár 65 kg tömegű üvegtáblák esetén is.
Az üvegfal követi az alaprajzot
A Proline T nemcsak egyenes nyílások lezárására alkalmas. A sínvezetés az épület geometriájához igazítható, ezért sarkos, tört vonalú és szegmentált üvegfalak is kialakíthatók vele.
Egyenes üvegfal:
az elemek jobbra, balra vagy mindkét irányba tolhatók, majd a nyílás szélén parkolhatók.
Sarkon átforduló rendszer
az üvegtáblák a sarok vonalát követve továbbvezethetők, így akár két homlokzati oldal elemei is közös parkolóhelyre mozgathatók.
Profil nélküli üvegsarok:
a két üvegfal függőleges sarokprofil nélkül is találkozhat. Zárt állapotban így tisztább marad a panoráma, nyitáskor pedig mindkét oldal szabaddá tehető.
Tört vonalú kialakítás
a sín egy vagy több szögben megtörhet, ezért az üvegfal nem szabályos alaprajzú teraszokhoz és épülethomlokzatokhoz is hozzáigazítható.
Szegmentált üvegfal
több kisebb irányváltással íves hatású homlokzat is létrehozható anélkül, hogy hajlított üvegtáblákra lenne szükség.
A parkolási hely szintén az alaprajzhoz tervezhető. Az elemek befelé vagy kifelé fordíthatók, és a nyílás egyik oldalán, két oldalán vagy külön parkolócsoportokban helyezhetők el. Így a nyitott üvegfal nem foglal el feleslegesen értékes területet, és nem zavarja a terasz közlekedési útvonalait.
Ugyanabban a keretben és alsó sínben tolható, elfordítható, fix és tisztítóelemek is kombinálhatók. Szükség esetén külön nyíló szárny is beépíthető, amely a teljes üvegfal eltolása nélkül biztosít átjárást.
A Proline T műszaki adatai
A megadott méretek és teljesítményértékek a választott üvegvastagságtól, az elemek arányától és a projekt szélterhelésétől függnek. A végleges szerkezeti kialakítást ezért minden esetben egyedileg határozzuk meg.
| Műszaki jellemző | Proline T | Mit jelent a gyakorlatban? |
| Rendszertípus | Hőszigetelés nélküli, felül futó lapozható üvegfal | Fedett kültéri és átmeneti terek időjárás elleni védelmére készült |
| Üvegezés | 6–12 mm ESG vagy ESG-H | Egyrétegű edzett biztonsági üveg, a statikai igényhez választott vastagságban |
| Maximális elemszélesség | kb. 1000 mm | Nagy üvegtáblák, kevesebb függőleges osztás |
| Maximális elemmagasság | kb. 3000 mm, a keretrésszel együtt | Akár teljes belmagasságú üvegfal is kialakítható |
| Maximális elemtömeg | 65 kg | Nagyméretű üvegtáblák alkalmazhatók, könnyű kézi mozgatás mellett |
| Vízszintes szárnyprofil | 39 mm magas, 30 mm mély | A megszokottnál keskenyebb, szögletes és minimalista profilmegjelenés |
| Függőleges profil az elemek között | Nincs | Zavartalanabb panoráma és nagyobb összefüggő üvegfelület |
| Futómű | Felső függesztésű, golyóscsapágyazott | Könnyű mozgatás és kisebb érzékenység az alsó sín szennyeződésére |
| Nyitási irány | Jobbra, balra vagy mindkét irányba | A nyitás és a parkolás az alaprajzhoz igazítható |
| Elemfordítás | Befelé vagy kifelé | A parkolócsomag a terasz használható területén kívülre tervezhető |
| Alsó sín | Felületre épített vagy süllyesztett, sík változat | Igény szerint akadálymentes kialakítást támogató átjárás |
| Vízelvezetés | Kontrollált, rejtett, fagyálló vízelvezetés az elemekben és a keretben | A sínbe kerülő csapadék tervezetten vezethető el |
| Magasságkiegyenlítés | 16 mm, speciális kivitelben akár 32 mm | Az építési toleranciák és kisebb épületmozgások utólag is korrigálhatók |
| Oldalirányú beállítás | oldalanként legfeljebb 15 mm | A falszerkezet kisebb méreteltérései kiegyenlíthetők |
| Vízszintes tömítés | Két tömítési sík felül és alul | Hatékonyabb védelem a szél és a csapóeső ellen |
| Függőleges hézag | kb. 3 mm | Folyamatos, természetes légcsere az üvegezett térben |
| Szellőztetés | Két fokozatban rögzíthető résszellőztető | Az üvegfal teljes kinyitása nélkül is szabályozható a légcsere |
| Hanggátlás | kiviteltől függően akár Rw 30 dB | Mérsékelhető a közúti, vasúti vagy városi zajterhelés |
| Szélterheléssel szembeni ellenállás | C2 osztály | A rendszer magasabban fekvő, szélnek kitett helyeken is alkalmazható, projektspecifikus méretezéssel |
| Tartós működés | 2. osztály | Vizsgált működési tartósság |
| Alsó sín átgördíthetősége | 5. osztály az ift BA-01/1 irányelv szerint | Terhelhető, rendszeresen használt átjárókhoz is alkalmas sínkialakítás |
| Vasalatok | A profilokban rejtve | Letisztult megjelenés, kiálló műszaki elemek nélkül |
| Működtetés | Egykezes kezelés | Egyszerű nyitás, zárás és szellőztetés |
| Zárási lehetőségek | Zsinór, forgatógomb vagy kilincs | A használathoz és az elérési magassághoz igazítható kezelés |
| Biztonsági kiegészítők | Hibás működtetést gátló szerkezet, mágneses szárnyrögzítés, opcionális zárásfelügyelet | Kontrolláltabb és biztonságosabb használat |
| Tanúsítás | ETA és projektspecifikus CE-jelölés | Dokumentált műszaki teljesítmény és projektre igazolt megfelelőség |
Az üvegtáblák méreteit nem lehet egymástól független maximumértékekként kezelni. A 3000 mm-es magasság, az 1000 mm-es szélesség és a 65 kg-os tömeg közül mindig az adott üvegvastagsághoz és szélterheléshez tartozó megengedett kombinációt kell figyelembe venni.
Mennyibe kerül a Proline T lapozható üvegfal?
A Solarlux Proline T rendszerrel felszereltségtől és műszaki kialakítástól függően körülbelül 220–250 ezer Ft/m²-es irányáron lehet tervezni. A pontos árat az üvegfal mérete, az elemek száma, az üvegvastagság, a sínkialakítás, a nyitási konfiguráció, a szín és a választott kiegészítők határozzák meg.
A négyzetméterár önmagában könnyen félrevezető lehet. A Proline T nem hasonlítható közvetlenül az egyszerűbb, alsó megtámasztású lapozható üvegfalakhoz. A felső függesztésű, golyóscsapágyazott futómű, az állítható magasságkiegyenlítés, a keskeny profilok és a rejtett vízelvezetés más műszaki tartalmat, megjelenést és hosszú távú használati értéket képvisel.
Kinek jó választás?
A Proline T annak készült, aki:
- hosszú távon is könnyű és megbízható működést szeretne;
- fontosnak tartja a keskeny profilokat és a minimalista megjelenést;
- nem szeretne az alsó sín szennyeződése miatt rendszeresen jelentkező akadásokkal foglalkozni;
- összetett alaprajzhoz vagy sarkon átforduló üvegfalhoz keres kiforrott megoldást;
- értékeli a megbízható gyártói hátteret és a garanciális biztonságot;
- a legalacsonyabb induló ár helyett a rendszer hosszú távú használati értékét helyezi előtérbe.
A Proline T nem az árversenyre készült. Azoknak szól, akik egy lapozható üvegfalat nem ideiglenes terasz-kiegészítőként, hanem az épület tartós, gondosan megtervezett részeként kezelnek.
Milyen kialakítás illik az Ön teraszához?
A megfelelő üvegtáblaméretet, nyitási irányt, parkolóhelyet és alsó sínt az alaprajz, a terasz rétegrendje és a helyszín szélterhelése együtt határozza meg. Projektkonzultációnkon segítünk olyan Proline T üvegfalat tervezni, amely nemcsak jól mutat, hanem hosszú távon is könnyen és megbízhatóan működik.
Gyakori kérdések a Proline T lapozható üvegfalról
A megfelelő üvegvastagságot az üvegtábla mérete és a helyszín szélterhelése alapján kell meghatározni. A Proline T általunk alkalmazott kivitelei 6–12 mm vastag edzett biztonsági üveggel készülnek. 2500 mm feletti szerkezeti magasságnál a szélterhelés miatt jellemzően már min. 10-12 mm-es üvegre van szükség. A végleges üvegvastagságot minden esetben a projekt műszaki méretezése határozza meg.
Az edzett biztonsági üveg gyártása során ritkán olyan belső anyaghiba – jellemzően nikkel-szulfid-zárvány – maradhat az üvegben, amely később külső behatás nélkül is törést okozhat. Ennek kockázata hőn tartásos vizsgálattal, az úgynevezett Heat Soak Testtel – németül Heißlagerungstesttel – jelentősen csökkenthető.
A Solarluxnál ez az ESG-H kivitel opcionálisan rendelhető. A vizsgálat nem jelent teljes kockázatmentességet, de a potenciálisan hibás üvegtáblák jelentős részét még a beépítés előtt kiszűri.
A nyitott elemeket mindenképpen rögzíteni kell, hogy a szél ne tudja azokat megmozdítani vagy egymáshoz csapni. A Proline T ezért mágneses szárnyrögzítéssel készül, amely az alapfelszereltség része. Ez a parkolóhelyen stabilan összetartja az elfordított üvegtáblákat, miközben szükség esetén egyszerűen oldható.
Igen, de a futó- és vezetősíneknek vízszintesen kell elhelyezkedniük, ezért a terasz lejtését megfelelő alépítménnyel vagy kiegyenlítő profilokkal kell kezelni. Ez pontos előzetes tervezést igényel, és esztétikai kompromisszummal járhat: a lejtés mértékétől függően változó magasságú lábazat vagy takaróprofil válhat láthatóvá. Az alkalmazható megoldást helyszíni felmérés alapján határozzuk meg.
