Solarlux Ecoline, Highline és Megaline harmonikaajtók

Három rendszer – három különböző műszaki tartomány

A Solarlux Ecoline, Highline és Megaline alumínium harmonikaajtói ugyanarra az alapelvre épülnek, de eltérő mérettartományokra és hőtechnikai feladatokra készültek. A választás ezért nem egyszerűen három különböző felszereltségi szint közötti döntés.

Az Ecoline a kisebb és közepes méretű szerkezetek karcsú rendszere, elsősorban olyan helyzetekre, ahol nincs szükség maximális hőszigetelési teljesítményre. A Highline nagyobb szárnyméreteket, kevesebb osztást, vastagabb üvegezést és magasabb hőtechnikai teljesítményt tesz lehetővé. A Megaline pedig ott kezdődik, ahol már a hagyományos harmonikaajtók mérethatárai is elfogynak: akár 4,5 méter magas elemekkel egészen más építészeti léptékű nyílások valósíthatók meg.

Ecoline – karcsú rendszer kisebb méretekhez és mérsékeltebb hőtechnikai igényhez

Az Ecoline 67 mm beépítési mélységű, hőhídmegszakított alumínium harmonikaajtó-rendszer. A szárnyak találkozásánál mindössze 99 mm látható profilszélességet ad, így a kisebb szerkezeti mélység ellenére is kifejezetten filigrán megjelenésű. Egy szárny legfeljebb 1000 mm széles, 3000 mm magas és 90 kg tömegű lehet. Az üvegezési tartomány 5–36 mm.

Hőtechnikailag az Ecoline nem a Solarlux maximális teljesítményű rendszere: a gyártó 1,1 W/m²K körüli Uw-tartományt ad meg. Éppen ezért elsősorban akkor kerül előtérbe, amikor a teljes nyithatóság, a karcsú profilkép és a nagy üvegfelület fontos, de nincs szükség a Highline magasabb hőszigetelési teljesítményére.

Jó alkalmazási helyzet lehet például fűtött és temperált terek elválasztása, egy lakótér és télikert kapcsolata, illetve télikertek, üvegezett életterek és más védettebb vagy részlegesen temperált terek nyitható oldalfala. Külső homlokzaton is szóba kerülhet, ha a konkrét hőtechnikai követelmények ezt lehetővé teszik.

Az Ecoline erőssége a karcsú megjelenés, az akár 3 méteres szárnymagasság és az a műszaki tartomány, ahol a Highline nagyobb hőtechnikai és szerkezeti teljesítménye még nem indokolt.

Highline – nagyobb szárnyak, kevesebb osztás, maximális hőszigetelési teljesítmény

A Highline az Ecoline 99 mm-es keskeny szárnytalálkozását megtartva már 84 mm beépítési mélységű profilrendszer. Az üvegezési tartomány 22–60 mm, így háromrétegű üvegezés és lényegesen magasabb hőtechnikai teljesítmény is kialakítható. Egy szárny akár 1100 mm széles, 3500 mm magas és 110 kg tömegű lehet.

A nagyobb szárnyméretnek építészeti jelentősége is van: ugyanaz a homlokzati nyílás kevesebb szárnyból és kevesebb függőleges osztással alakítható ki. Ez különösen nagy üvegfalaknál fontos, ahol a harmonikaajtó működési előnyét szeretnénk megtartani, de zárt állapotban is minél nyugodtabb profilképet szeretnénk.

A Highline hőtechnikai teljesítménye elérheti a 0,8 W/m²K körüli Uw-tartományt, ezért elsősorban állandóan fűtött lakóterek külső homlokzatán, nagy nappali–terasz kapcsolatoknál, valamint magas komfortigényű télikerteknél és üvegezett élettereknél kerül előtérbe.

A Highline akkor indokolt, ha a nagyobb méret, a kevesebb szárnyosztás és a magas hőszigetelési teljesítmény egyszerre fontos.

Megaline – amikor a méret már építészeti léptéket vált

A Megaline a Solarlux extrém méretű hőszigetelt harmonikaajtó-rendszere. Beépítési mélysége 84 mm, az üvegezési tartománya 22–60 mm, a szárnyak találkozásánál pedig 132,5 mm-es látható profilszélességgel kell számolni. Egy elem tömege akár 150 kg is lehet.

A rendszer különlegessége a mérettartomány. A Megaline-nal akár 4500 mm magas szárnyak készíthetők, míg alacsonyabb szerkezeti magasságnál akár 1500 mm-es szárnyszélesség is elérhető. Ezzel olyan homlokzati felületek válhatnak szinte teljesen megnyithatóvá, amelyek már messze túlmutatnak egy hagyományos teraszajtó léptékén.

A Megaline ezért elsősorban közintézmények, vendéglátóhelyek, reprezentatív kereskedelmi terek és nagyobb ipari vagy különleges építészeti beruházások esetén érdekes. Lakóépületnél is alkalmazható, de jellemzően csak akkor, ha maga az épület és a tervezett homlokzat is rendkívüli méretű szerkezetet indokol. A gyártó a rendszer hőtechnikai teljesítményét 0,9 W/m²K körüli Uw-tartományban adja meg.

A Megaline nem egyszerűen a Highline nagyobb változata. Olyan speciális rendszer, amely ott teszi lehetővé a harmonikaajtó működési elvének megtartását, ahol a szerkezeti méretek már a hagyományos rendszerek határain túl vannak.

Ecoline – Highline – Megaline összehasonlítása

A három rendszer közötti különbség leginkább a mérettartományban, a hőszigetelési teljesítményben, az üvegezési lehetőségekben és az alkalmazási területben jelenik meg.

Jellemző	Ecoline	Highline	Megaline
Beépítési mélység	67 mm	84 mm	84 mm
Látható profilszélesség a szárnytalálkozásnál	99 mm	99 mm	132,5 mm
Max. szárnyszélesség	1000 mm	1100 mm	akár 1500 mm*
Max. szárnymagasság	3000 mm	3500 mm	akár 4500 mm
Max. szárnytömeg	90 kg	110 kg	150 kg
Üvegezési tartomány	5–36 mm	22–60 mm	22–60 mm
Hőszigetelési teljesítmény	Uw kb. 1,1 W/m²K-től	Uw kb. 0,8 W/m²K-től	Uw kb. 0,9 W/m²K-től
Jellemző alkalmazás	kisebb és közepes méretek, mérsékeltebb hőtechnikai igény, fűtött és temperált terek közötti elválasztás, télikertek és üvegezett életterek	nagyobb méretek, kevesebb szárnyosztás, magas hőszigetelési igény, lakóterek külső homlokzata, prémium télikertek és üvegezett életterek	extrém méretek, közintézmények, vendéglátóhelyek, kereskedelmi és ipari beruházások

* A maximális szárnyszélesség a szerkezeti magassággal és a szárnytömeggel összefügg; az extrém mérethatárok nem minden konfigurációban kombinálhatók egymással.

Az Ecoline és a Highline között elsősorban nem minőségi, hanem alkalmazási különbség van. Az Ecoline kisebb méretekhez és mérsékeltebb hőtechnikai igényhez ad karcsú megoldást, míg a Highline nagyobb szárnyakat, kevesebb osztást és magasabb hőszigetelési teljesítményt tesz lehetővé. A Megaline már külön kategóriát képvisel: olyan extrém méretű szerkezetekhez készült, amelyek túlmutatnak a hagyományos lakóépületi harmonikaajtók léptékén.

Nem egyértelmű, melyik rendszer illik a tervezett nyíláshoz? Segítünk a műszaki lehetőségek tisztázásában.

Mitől működik jól egy Solarlux harmonikaajtó?

Egy harmonikaajtónál több, egymáshoz kapcsolódó üvegszárny mozog, fordul el és záródik vissza minden egyes nyitásnál. Minél nagyobbak a szárnyak, annál fontosabb, hogy a szerkezet ne csak új állapotban működjön könnyen, hanem hosszú távon is megőrizze a futás és a záródás pontosságát.

A Solarlux rendszereknél ezért nem egyetlen alkatrész felel a működésért. A futómű, a szárnyközpontosítás, a profilok merevsége, a tömítési síkok, a küszöb és az állíthatóság együtt határozza meg a szerkezet használati komfortját.

Könnyű mozgatás nagy szárnytömeg mellett

A hőszigetelt üvegezés jelentős tömeget ad a szárnyaknak: az Ecoline esetében akár 90 kg, a Highline-nál 110 kg, a Megaline-nál pedig 150 kg tömegű elemeket is mozgatni kell.

A Solarlux ezért rozsdamentes acél futóművet és golyóscsapágyazott futókocsikat alkalmaz. A rendszer feladata nem egyszerűen az, hogy elbírja a szárnyakat, hanem hogy azok nagy tömeg mellett is könnyen és egyenletesen mozgathatók maradjanak.

A jó futás különösen nagy szerkezeteknél válik érezhető minőségi különbséggé: a szárnyakat nem kell erővel mozgatni, és a nagy üvegtömeg ellenére is kontrollált marad a működés.

Pontos szárny pozíció és záródás

Egy harmonikaajtónál a szárnyak minden nyitáskor elmozdulnak egymáshoz képest, majd záráskor ismét pontosan ugyanabba a helyzetbe kell visszaállniuk. Ez azért kritikus, mert a lég- és vízzárás, valamint a hőszigetelés csak akkor működik megfelelően, ha a szárnyak találkozásánál a tömítések egyenletesen fekszenek fel.

A Solarlux TwinX® szárnyközpontosítása a becsukott elemek pontos helyzetét segíti. A cél az egyenletes fugarés és a megszakítás nélküli tömítési síkok kialakítása, miközben a rendszer állíthatósága lehetőséget ad a szárnyak közötti nyomóerő finom beállítására is.

A pontos záródás tehát nem pusztán a zárszerkezet feladata: a teljes szárnysor geometriájának újra és újra ugyanabba a pozícióba kell visszaállnia.

Filigrán profil nagy méretek mellett

A nagyobb szárnyméretekhez nagyobb merevség szükséges, miközben építészetileg éppen az ellenkező az elvárás: minél kevesebb keretet és minél több üveget szeretnénk látni.

Az Ecoline és Highline rendszereknél a szárnyak találkozásánál mindössze 99 mm látható profilszélesség marad. A Solarlux bionicTURTLE® profiltechnológiája azt a célt szolgálja, hogy a szükséges merevség, a vasalat integrációja és a hőszigetelés karcsú profilkialakítás mellett is megvalósítható legyen.

Ez különösen a Highline esetében fontos, ahol akár 3,5 méter magas szárnyak mellett is megmarad a 99 mm-es profilkép.

Küszöb, sín és vízelvezetés

A harmonikaajtó alsó csomópontja egyszerre szolgálja a szárnyak vezetését, az átjárhatóságot, a tömítettséget és a vízelvezetést. Ezért az alacsony vagy síkhoz közeli küszöb nem egyszerű esztétikai opció.

A megfelelő küszöbkialakítást a külső burkolattal, a padlószintekkel, az aljzat lejtésével és a vízelvezetéssel együtt kell megtervezni. Minél kisebb szintkülönbséget szeretnénk a belső és külső tér között, annál fontosabb a teljes csomópont összehangolása.

Állíthatóság a hosszú távú működésért

Nagy és nehéz mozgó szerkezeteknél nem reális elvárás, hogy egy többméteres harmonikaajtó minden eleme évtizedeken keresztül geometriai változás nélkül működjön. Az épület, a beépítési környezet és maga a szerkezet is kaphat olyan terheléseket, amelyek később finom utánállítást tehetnek szükségessé.

Ezért fontos, hogy a Solarlux rendszerekben a szárnyak helyzete és a záródási nyomás szabályozható legyen. A jó rendszer nemcsak pontosan gyártható és beépíthető, hanem később is lehetőséget ad a működés finomhangolására.

Nyitási és konfigurációs lehetőségek

A Solarlux harmonikaajtók egyik legnagyobb előnye, hogy a nyitás módja rendkívül pontosan a térhez és a használati igényekhez igazítható. Nemcsak a szárnyak száma választható meg: meghatározható az is, hogy a szerkezet befelé vagy kifelé nyíljon, a szárnyak jobbra, balra vagy két oldalra gyűljenek, illetve legyen-e a rendszerben a mindennapi közlekedéshez önállóan használható ajtószárny.

A Solarlux Ecoline és Highline rendszereknél akár 12 szárnyból álló szerkezetek és nagyon sokféle nyitási séma alakítható ki. Ez azért fontos, mert ugyanaz a nyílás egészen másképpen működhet attól függően, hogy hol szeretnénk a szárnyakat parkolni, melyik irányból közlekedünk leggyakrabban, és a teljes üvegfalat vagy csak egy részét szeretnénk-e rendszeresen megnyitni.

A konfiguráció tehát nem egyszerűen műszaki részlet, hanem a harmonikaajtó használhatóságának egyik legfontosabb eleme. A jó szárnykiosztásnál a szerkezet teljesen megnyitva sem kerül útba, a mindennapi átjáráshoz pedig nem szükséges minden alkalommal az egész üvegfalat kinyitni.

Az alábbi animációkon egy ötszárnyú Solarlux harmonikaajtó néhány lehetséges nyitási módját mutatjuk be. Ugyanaz a szerkezeti méret különböző szárnykiosztással és nyitási iránnyal egészen eltérő használati lehetőséget adhat.

5 szárnyú harmonika ajtó – balra nyíló

5 szárnyú harmonika ajtó – 2 szárny balra, 3 szárny jobbra nyílik

5 szárnyú harmonika ajtó – 4 szárny balra, 1 szárny jobbra nyílk

5 szárnyú harmonika ajtó – 3 szárny balra, 2 szárny jobbra nyílik

Küszöb- és padlósín-megoldások

A harmonikaajtó küszöbe nem egyetlen standard részlet. A Solarlux öt különböző padlósín-megoldást kínál, így a kialakítás az átjárhatóság, a vízzárás és a beépítési helyzet követelményeihez igazítható.

A legalacsonyabb kialakítások közé tartozik a Smart 10, amelynél mindössze 10 mm-es küszöbmagasság érhető el. Megfelelő rámpás csatlakozással ez kényelmes, akár akadálymentes jellegű átmenetet is lehetővé tesz. A különböző Solarlux padlósíneket az ift Rosenheim átguríthatósági szempontból is vizsgálta, vagyis nemcsak a küszöb magassága, hanem annak geometriája és a rajta történő áthaladáshoz szükséges erő is értékelhető.

A legalacsonyabb küszöb azonban nem minden esetben automatikusan a legjobb választás. Kültéri homlokzatnál a padlósínt a csapóeső-terheléssel, a külső burkolat lejtésével, a vízelvezetéssel és a kapcsolódó padlószintekkel együtt kell megtervezni. Minél síkabb átmenetet szeretnénk, annál fontosabb, hogy ezek a részletek már az építészeti és műszaki tervezés során összehangoltan készüljenek.

A küszöb kiválasztása ezért mindig használati és beépítési kérdés is: más megoldás lehet megfelelő egy védett télikertnél vagy fedett teraszkapcsolatnál, és más egy közvetlen időjárási terhelésnek kitett külső homlokzaton.

A megfelelő padlósínt tehát nem utólag választjuk ki a harmonikaajtóhoz. Már a tervezés elején el kell dönteni, milyen átjárási komfortot, vízzárást és padlókapcsolatot szeretnénk, mert ezek együtt határozzák meg a jó küszöbmegoldást.

Üvegezés és hőszigetelés

A harmonikaajtó üvegezését mindig a hőszigetelési igény, a szárnyméret és a szükséges speciális funkciók együtt határozzák meg. Az Ecoline 5–36 mm, míg a Highline és a Megaline 22–60 mm vastagságú üvegezést képes fogadni.

A hőtechnikai követelményektől függően két- vagy háromrétegű hőszigetelő üvegezés alkalmazható. Mérsékeltebb hőszigetelési igénynél a kétrétegű üveg kisebb tömege is előnyt jelenthet, magas komfortigényű, állandóan fűtött terek külső homlokzatán pedig jellemzően a háromrétegű üvegezés kerül előtérbe. A Solarlux is a két- és háromrétegű üvegezést, valamint az üvegvastagságot a harmonikaajtók hőtechnikai teljesítményét meghatározó tényezők között említi.

Az üvegezés a szárnyméretet is meghatározza

A katalógusban megadott maximális szárnyméret és maximális üvegvastagság nem automatikusan kombinálható egymással. Az Ecoline szárnyanként legfeljebb 90 kg, a Highline 110 kg, a Megaline pedig 150 kg tömegig méretezhető.

Minél vastagabb és összetettebb az üvegfelépítés, annál nagyobb lesz a szárny tömege, így csökkenhet a kialakítható szárnyszélesség vagy -magasság. Az üvegezés tehát nem utólag kiválasztott kitöltés: már a harmonikaajtó méretezésének is része.

Ez különösen fontos háromrétegű, ragasztott vagy fokozott biztonságú üvegezésnél, ahol a többlettömeg jelentős lehet.

Speciális üvegezési igények

A hőszigetelés mellett az üveg további feladatokat is elláthat. Hanggátló üvegezés alkalmazható fokozott zajterhelésnél; az Ecoline és Highline rendszereknél a Solarlux akár 45 dB körüli hanggátlási értéket is megad megfelelő konfigurációban.

Magasabb biztonsági igénynél ragasztott biztonsági, illetve P4A betörésgátló üvegezés is szükségessé válhat. A P4A az EN 356 szerinti betörésgátló üvegosztályok egyike, amely laminált üvegszerkezettel valósítható meg.

Ragasztott üveg azonban nemcsak betörésvédelem miatt kerülhet a szerkezetbe. A szárnyméret, a statikai igénybevétel, a leesés elleni védelem vagy más személybiztonsági követelmény is indokolhatja alkalmazását. Emiatt két azonos méretű harmonikaajtó üvegfelépítése és szárnytömege jelentősen eltérhet egymástól.

A megfelelő üvegezést ezért már a szerkezet méretezésekor meg kell határozni. A kívánt szárnyméret, a két- vagy háromrétegű felépítés, a hőtechnikai, hanggátlási és biztonsági követelmények együtt döntik el, milyen üvegszerkezet és végül milyen harmonikaajtó-konfiguráció valósítható meg.

Biztonság és vezérlés

A harmonikaajtó zárási és működtetési módja a használathoz igazítható. Más kialakítás célszerű egy ritkábban nyitott üvegfalnál, és más akkor, ha valamelyik szárny mindennapi közlekedőajtóként is működik.

Zárak és kilincsek
A harmonikaelemek zárásánál a Solarlux speciális reteszelése 24 mm-es zárási úttal felfelé és lefelé kapcsolódik a kerethez. A vasalat a profilba integrált, így a zárási mechanika nem növeli feleslegesen a látható profilszélességet. Ha a szárnykiosztásban külön közlekedőajtó készül, az hagyományos ajtóként használható kilinccsel, profilcilinderrel és többpontos zárással is kialakítható. Így a mindennapi ki- és bejáráshoz nem kell a teljes harmonikaszerkezetet működtetni.
RC2 / RC2N betörésvédelem
Az Ecoline és Highline harmonikaajtók RC2 / RC2N betörésvédelmi kivitelben is tervezhetők. Ez nem önmagában a profil tulajdonsága: a megfelelő vasalatnak, zárási pontoknak, üvegezésnek és a teljes szerkezeti kialakításnak együtt kell megfelelnie az adott biztonsági követelménynek. Magasabb biztonsági igénynél ezért az üvegezést is a kívánt védelmi szinthez kell igazítani – például P4A ragasztott biztonsági üveg alkalmazásával –, és a betörésvédelmi követelményt már az ajánlatkéréskor célszerű meghatározni.
Nyitás- és zárásfelügyelet
A harmonikaajtó Reed-kontaktusos zárásfelügyelettel is kialakítható. A mágneses érzékelő segítségével az épületfelügyeleti vagy riasztórendszer érzékelheti, hogy a szerkezet megfelelően zárt állapotban van-e. A szükséges kábelezés rejtetten vezethető a profilrendszerben, így az érzékelés nem jár látható vezetékekkel a szerkezeten. Ez különösen nagy üvegfalaknál hasznos, ahol több mozgó szárny állapotát kell ellenőrizni, illetve olyan épületeknél, ahol a harmonikaajtó a központi riasztó- vagy épületfelügyeleti rendszerhez kapcsolódik. A zárás, a betörésvédelem és az elektronikus felügyelet ezért nem utólagos kiegészítőként kezelendő. A közlekedőszárny, a zár típusa, a kívánt RC-osztály és az érzékelés igénye már a harmonikaajtó konfigurálásakor meghatározza a szükséges szerkezeti kialakítást.

Kiegészítő funkciók és komfortmegoldások

A Solarlux harmonikaajtókhoz több olyan kiegészítő megoldás is kapcsolható, amely nagy üvegfelületeknél a mindennapi használatot, a tisztíthatóságot vagy a biztonságot érezhetően javítja.

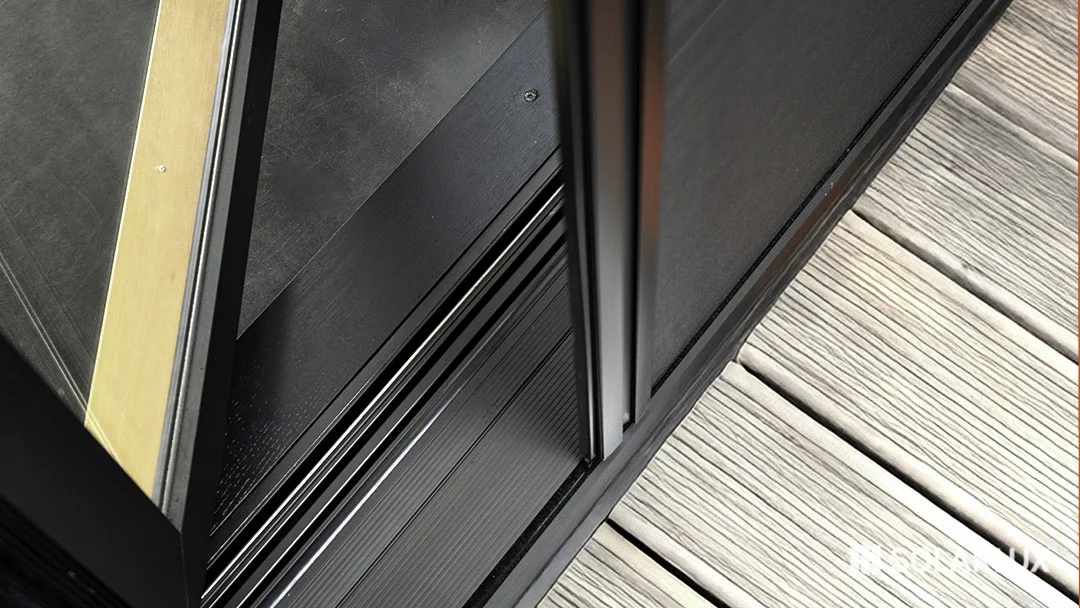

Szúnyogháló nagy nyílásokhoz
Egy több méter széles, szinte teljesen megnyitható homlokzatnál a hagyományos szúnyogháló-megoldások már nem feltétlenül használhatók. A Solarlux harmonikaajtókhoz nagy méretű, oldalirányban mozgatható szúnyogháló-rendszer is illeszthető. A rendszer egy- vagy kétoldalas rolóként is kialakítható, és különböző szövetekkel nemcsak rovarvédelemre, hanem napvédelemre vagy belátásvédelemre is használható. A háló kihúzott állapotban is biztosítja a levegő áramlását. A szúnyoghálót már a harmonikaajtó tervezésekor érdemes figyelembe venni, mert a szerkezet mérete, a nyitási irány és a szárnyak parkolása meghatározza a megfelelő kialakítást.
Cleaning Pin – könnyebb hozzáférés tisztításkor
Nagy üvegfalaknál az üveg külső oldalának tisztíthatósága is gyakorlati kérdés. A Solarlux Cleaning Pin megoldása a harmonikaelemek tisztítását segíti, és megkönnyíti a nehezebben hozzáférhető üvegfelületek elérését. Ez különösen olyan beépítési helyzeteknél lehet fontos, ahol a külső oldal közvetlenül nem vagy csak nehezen közelíthető meg.
Megvilágított küszöb
Egyes Solarlux padlósínek 3s-Protection LED-világítással is kialakíthatók. A világítás a küszöb vonalát jelöli ki, miközben a kábelezés rejtve marad a szerkezetben. A megoldás este látványelemként is működik, de ennél fontosabb funkcionális szerepe is lehet: segíti a bejárat és az átjárási sáv felismerését gyengénlátók számára, ezért akadálymentes vagy közösségi használatú épületeknél biztonsági szempontból is érdekes lehet. Ezek a kiegészítők nem minden projektnél szükségesek, de nagy vagy intenzíven használt harmonikaajtóknál érdemes már a tervezés során eldönteni, szükség van-e rájuk.

Milyen árszinten mozog egy Solarlux harmonikaajtó?

A Solarlux harmonikaajtók nem kedvezőbb árú alternatívái a prémium emelő-toló ajtóknak, és különösen nem hasonlíthatók az egyszerűbb műanyag vagy bukó-toló teraszajtók árszintjéhez. A több mozgó szárny, az összetett futó- és zárórendszer, valamint a nagy méretekhez szükséges műszaki tartalom eleve magasabb árkategóriát jelent.

A végleges ár jelentősen függ a mérettől, a szárnykiosztástól, az üvegezéstől, a küszöbkialakítástól és a választott rendszertől. Egy normál magasságú, 3–4 méter széles Solarlux harmonikaajtónál azonban már nagyságrendileg 3–4 millió forintos induló árszinttel érdemes számolni.

Ezért harmonikaajtóban akkor érdemes gondolkodni, ha a szinte teljes megnyithatóság vagy a szerkezet speciális használati előnye valóban fontos része a projektnek – nem egyszerűen egy hagyományos teraszajtó prémiumabb helyettesítőjét keressük.

Melyik rendszer illik a projekthez?

Az Ecoline, Highline és Megaline közötti választást mindig a konkrét nyílás, a használati igény és a műszaki követelmények együtt határozzák meg.

Ha a projekt még koncepciófázisban van, érdemes már az ajánlatkérés előtt tisztázni, melyik rendszer és milyen kialakítás illik legjobban a tervezett homlokzathoz.

Projektkonzultáció Solarlux harmonikaajtó tervezéséhez

A „Mi marad meg a látványtervből?” projektkonzultáción a tervezett nyílást és használati igényt átnézve segítünk kiválasztani a megfelelő Solarlux harmonikaajtó-rendszert és kialakítást.
