A Solarlux CERO keretrendszereknél a minimális keret vastagság nem pusztán formatervezési kérdés. A rendkívül keskeny profilok, a rejtett szerkezeti elemek és a süllyesztett csatlakozások mögött precíz mérnöki megoldások állnak.
A cél, hogy a hatalmas üvegfelületek a lehető legkevesebb látható szerkezettel kapcsolják össze a belső tereket a környezettel, miközben megfelelnek a hőszigetelési, vízzárási és biztonsági követelményeknek.
A láthatatlanság mérnöki megoldásai
A CERO rendszerek különböző megoldásokat kínálnak a látható keretek minimalizálására. A megfelelő változat kiválasztásánál az építészeti megjelenés mellett a hőszigetelési követelmények és a beépítés adottságai is meghatározók.
CERO II és III: 34 mm-es profilnézet
Mindkét rendszer mindössze 34 mm-es látható profilokkal készül.
A CERO II kétrétegű, legfeljebb 36 mm vastag hőszigetelő üvegezést fogad be, míg a CERO III háromrétegű, akár 54 mm vastag üvegezéssel is kialakítható.
A CERO III kiemelkedő hőszigetelési teljesítményével, akár 0,8 W/m²K Uw-értékével energiahatékony lakóépületekhez is alkalmas.
CERO IV: mindössze 2 mm-es függőleges profil
A CERO IV különlegessége a strukturális üvegezés hatása. A külső üvegréteg részben eltakarja a tartószerkezetet, így a szomszédos üvegfelületek találkozásánál mindössze 2 mm-es függőleges profilnézet marad látható.
A vízszintes profilok látható szélessége 15 mm. Az eredmény egy szinte összefüggő üvegfelület, amelyben a keretek alig kapnak szerepet.

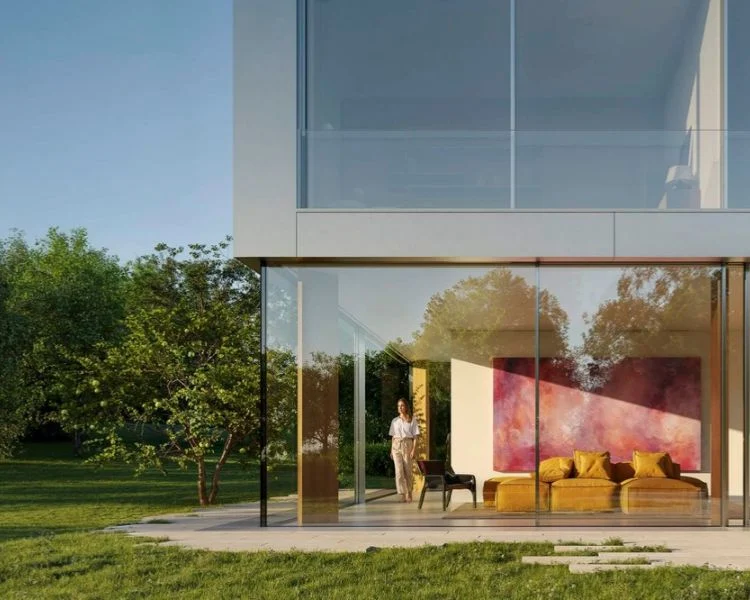

CERO III frameless: amikor a vízszintes keret is eltűnik
A frameless kialakításnál a felső és alsó szárnykeretek a padló és a mennyezet szerkezetébe rejthetők, így a látható vízszintes keretnézet 0 mm-re csökkenthető.
Az üveg optikailag közvetlenül a burkolatokból indul, a padló és a mennyezet pedig megszakítás nélkül folytatódhat az üvegfelületig.
A CERO keretrendszerek főbb különbségei
| Megoldás | Látható profil | Fő jellemző |
| CERO II/III | 34 mm | Keskeny függőleges profil az üvegszárnyak találkozásánál |
| CERO IV | 2 mm | Strukturális üvegezés, minimális függőleges profil |
| CERO III frameless | 0 mm | Rejtett felső és alsó keret, látható vízszintes profil nélkül |

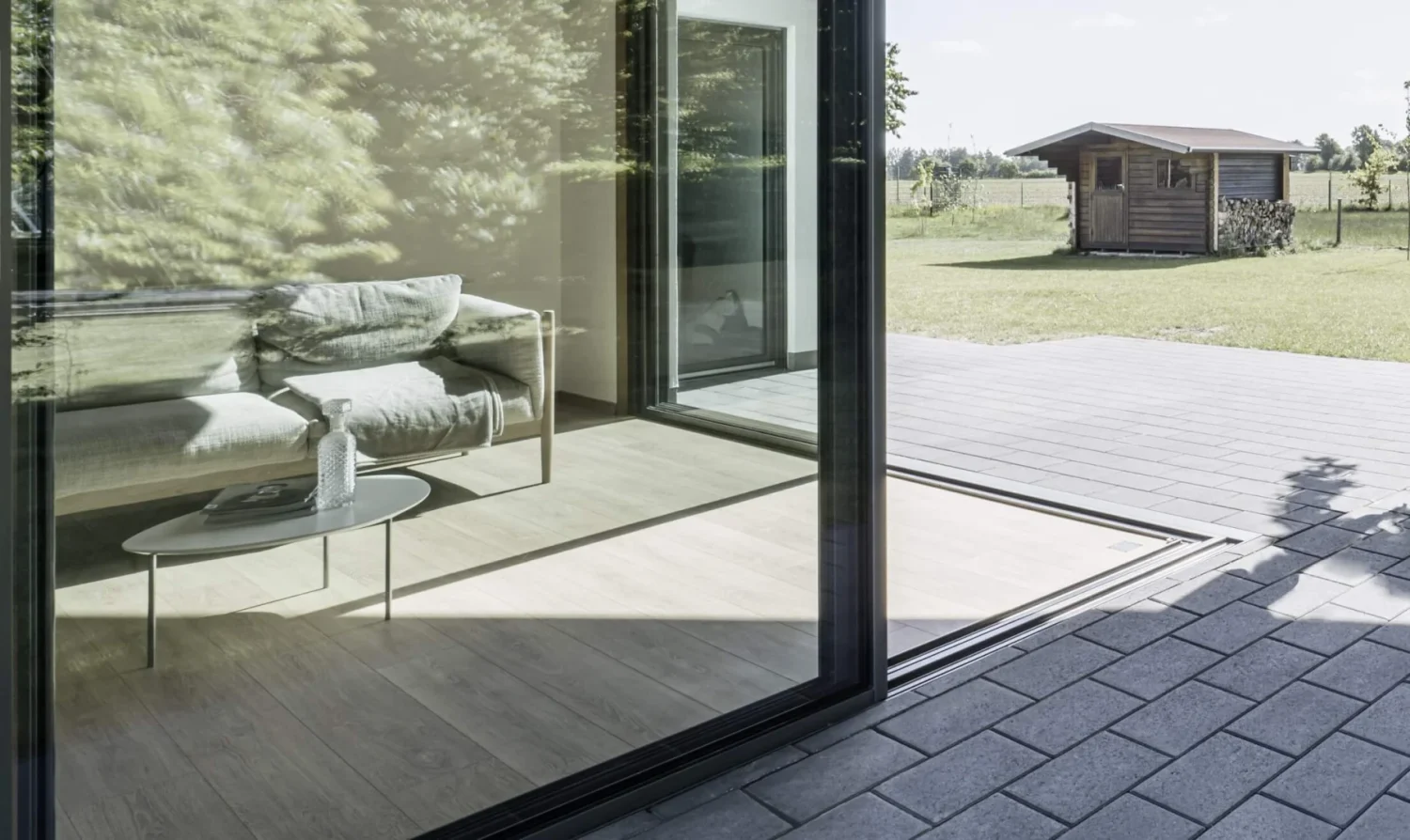

Süllyesztett padlócsatlakozás: a részleteken múlik minden
A CERO egyik leglátványosabb tulajdonsága, hogy a hatalmas tolószárnyak padlókapcsolata szinte észrevétlen maradhat.
A sík padlócsatlakozás azonban nem egyszerűen egy padlóba süllyesztett sín. A teherhordást, a hőszigetelést, a vízszigetelést és a vízelvezetést egyetlen összehangolt szerkezeti megoldásként kell megtervezni.
Teherbírás és alépítmény
Az akár 1000 kg-os üvegszárnyak megfelelő teherátadást és pontosan kialakított fogadószerkezetet igényelnek. A padlócsatlakozás kialakításánál figyelembe kell venni a födém terhelhetőségét, a rendelkezésre álló rétegrendvastagságot és a hőhídmentes csatlakozás követelményeit.
Akadálymentes átjárás
A CERO süllyesztett futósínei lehetővé teszik a küszöb nélküli, akadálymentes teraszkapcsolat kialakítását. A rendszer a DIN 18040 szabvány szerinti akadálymentes futósínnel is rendelkezik. A végleges padlószinteket és burkolatcsatlakozásokat már a tervezés során össze kell hangolni.
Rejtett vízelvezetés
A sík padlókapcsolat egyik legfontosabb feltétele a csapadékvíz megfelelő elvezetése. A süllyesztett szerkezetet össze kell hangolni az épület vízszigetelésével és a szükséges külső vízelvezető megoldásokkal. A CERO rendszerek megfelelő kialakításban akár 9A csapóeső-állósági osztályt is elérhetnek. A tényleges csatlakozási megoldást azonban minden esetben az épület adottságaihoz és a várható környezeti terheléshez kell igazítani.
Hőszigetelés, hanggátlás és biztonság
A minimális keretkialakítás nem jelenti azt, hogy a műszaki teljesítményből is engedni kell. A CERO rendszerek a nagy üvegfelületek mellett is magas szintű hőszigetelést, hanggátlást és betörésvédelmet kínálnak.
Hőszigetelés
A háromrétegű üvegezéssel készülő CERO III akár 0,8 W/m²K, a CERO IV pedig akár 0,9 W/m²K Uw-értéket érhet el. A tényleges hőszigetelési teljesítmény az üvegezéstől, a szerkezet méretétől és kialakításától is függ.
Hanggátlás
A megfelelő üvegezés és tömítési rendszer hatékonyan csökkenti a kívülről érkező zajokat. A CERO III rendszer akár 44 dB-es Rw hanggátlási értéket is elérhet, ami különösen értékes lehet forgalmas városi környezetben.
Betörésvédelem
A CERO III megfelelő kivitelben RC2 vagy RC3 betörésvédelmi osztályú kialakítással is rendelhető. A rendszer opcionálisan elektromechanikus zárakkal, nyitásérzékelőkkel és riasztórendszerhez kapcsolható biztonsági funkciókkal is kiegészíthető.
A látvány már a tervezőasztalon eldől
A szinte láthatatlan keretrendszer mögött olyan szerkezeti részletek állnak, amelyekkel már az építészeti tervezés korai szakaszában foglalkozni kell.
A Mantu csapata segít a megfelelő CERO rendszer kiválasztásában, a beépítési feltételek tisztázásában és a szükséges műszaki egyeztetésekben, hogy az elképzelt üvegfelület ne csak a látványterven, hanem a megvalósult épületben is működjön.
