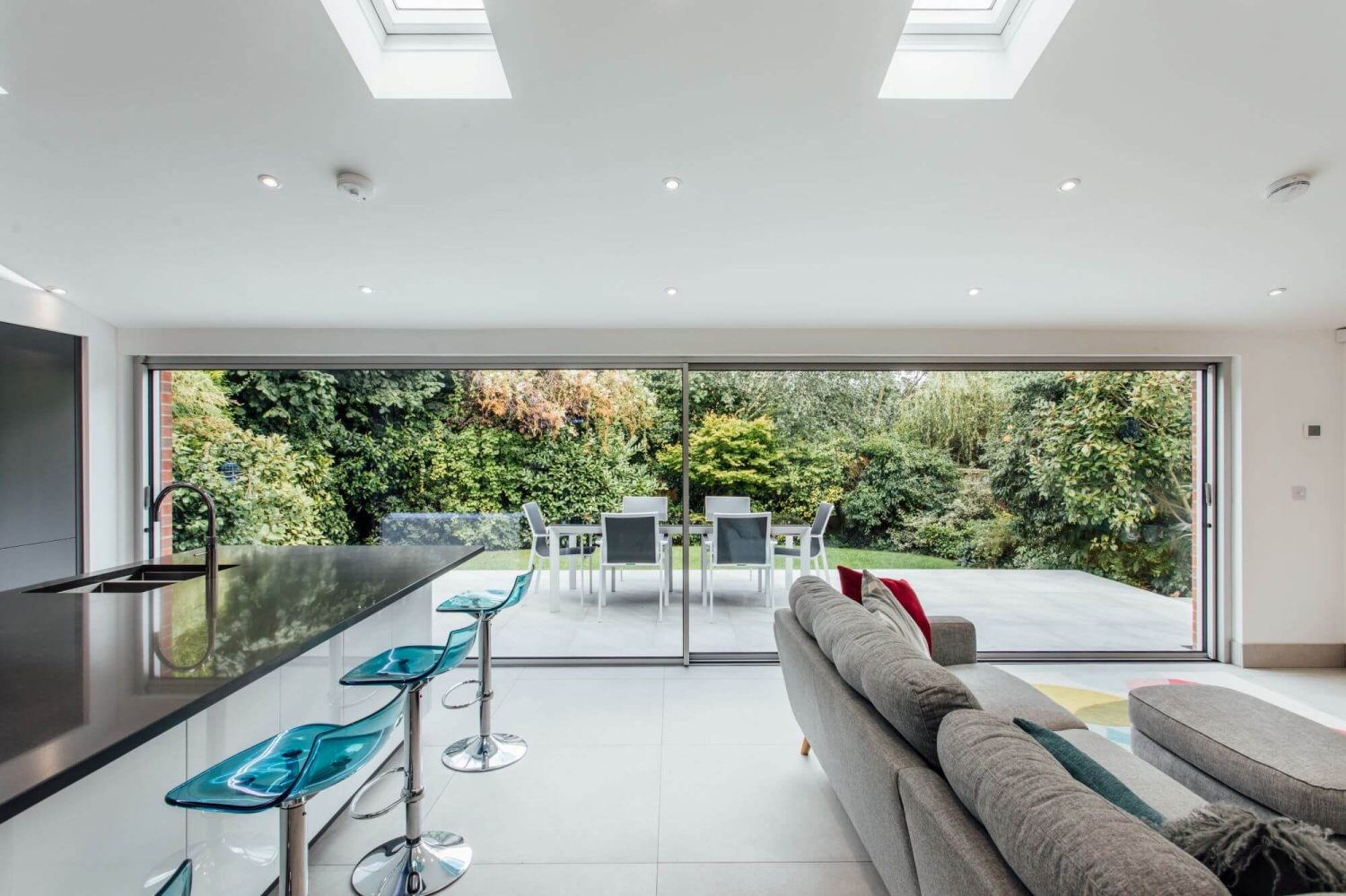

A Solarlux CERO rendszerekkel olyan építészeti megoldások is megvalósíthatók, amelyek túlmutatnak a hagyományos tolóajtók lehetőségein. Több méter magas, egybefüggő üvegfelületek, teljesen megnyitható üvegsarkok és a falban eltűnő tolószárnyak alakíthatják át a belső és külső terek kapcsolatát.
A különleges kialakítások mögött azonban pontos méretezés és összehangolt szerkezeti tervezés áll. Nézzük, milyen lehetőségeket kínál a CERO, és mire kell figyelni a megvalósítás során.
CERO méretek: Határok és szárnykiosztási lehetőségek
A CERO rendszerek egyik legnagyobb előnye, hogy a hatalmas üvegfelületek kialakításához nincs feltétlenül szükség fix és mozgatható elemek váltakozására. A szárnyak különböző elrendezésekben kombinálhatók, így a homlokzat nyithatósága az építészeti elképzelésekhez igazítható.
A rendszer legfontosabb méret és teherbírási adatai:
- Akár 15 m²-es mozgatható üvegfelület: A CERO III egyetlen, osztás nélküli tolószárnya ekkora felületet is elérhet.
- Akár 1000 kg-os szárnysúly: A CERO III és IV rozsdamentes acél futóműve a rendkívül nehéz üvegszárnyak könnyed mozgatását is lehetővé teszi.
- Rugalmas szárnykiosztás: A fix és mozgatható elemek többféle kombinációban alakíthatók ki, akár kizárólag mozgatható szárnyakkal.
- Több méteres szerkezeti magasság: A CERO III esetében akár 6,5 méter magas üvegszárnyak is megvalósíthatók.
A maximális méreteket minden esetben a választott rendszer, az üvegezés, a szárnyfelület és a beépítés körülményei együttesen határozzák meg.
Tartóoszlop nélküli, nyitható üvegsarkok
A CERO egyik legizgalmasabb építészeti lehetősége, hogy nemcsak egy üvegfal, hanem akár egy teljes épületsarok is megnyitható.
A speciális sarokmegoldások lehetővé teszik, hogy a találkozó üvegfelületek között ne legyen állandó sarokoszlop. A tolószárnyak elhúzásával a sarok szabaddá válik, így a belső tér két irányban is közvetlenül kapcsolódhat a teraszhoz vagy a kerthez.
A rendszer belső és külső sarokkialakításokhoz egyaránt kínál megoldásokat. A konkrét kialakítást az épület alaprajza és tartószerkezete határozza meg.

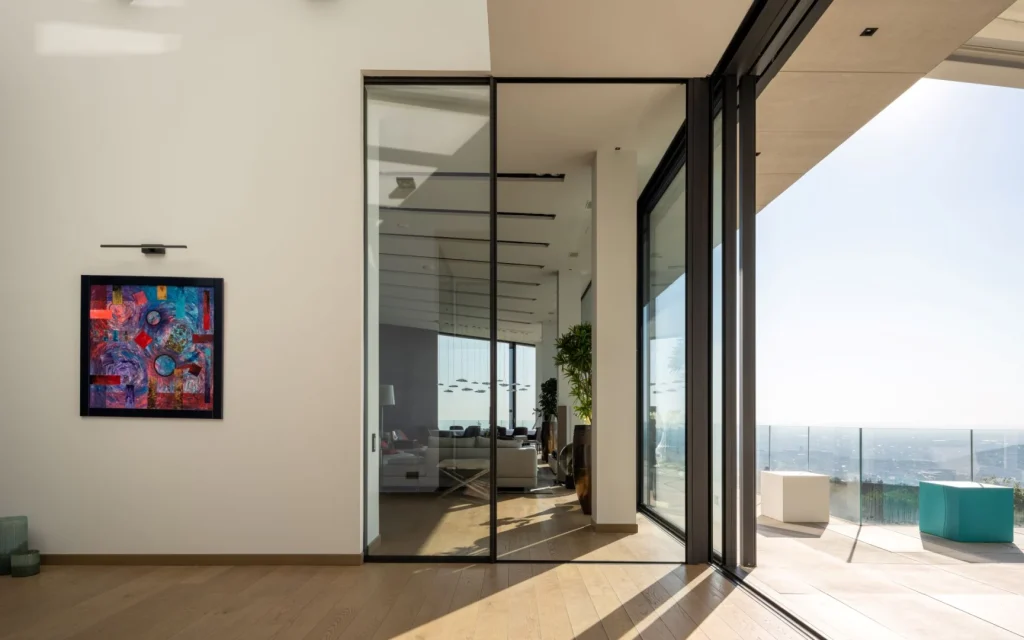

Falzsebbe rejthető tolószárnyak
A CERO tolószárnyai megfelelő építészeti kialakítás mellett a falban előre kialakított üregbe is betolhatók.
Nyitott állapotban így nem maradnak látható üvegpanelek a nyílás mellett. A nappali és a terasz között szinte akadálytalan átjárás jöhet létre, miközben a zárt állapotban hatalmas üvegfelületet biztosító szerkezet nyitáskor eltűnik a látótérből.
A falzsebes megoldás helyigényét, a szerkezet fogadását és a későbbi karbantartás lehetőségét már az építészeti tervezés során figyelembe kell venni.
Statikai és szerkezeti követelmények
Minél nagyobbak az üvegfelületek, annál fontosabb az épület tartószerkezetének és a nyílászárórendszernek az összehangolása.
Egy akár egytonnás mozgatható üvegszárnynál a fogadószerkezet merevsége, a födém lehajlása, a szélterhelés és a rögzítési pontok kialakítása egyaránt befolyásolja a biztonságos és tartós működést.
Födémlehajlás és fogadószerkezeti merevség
A nagy méretű tolórendszerek pontos működéséhez elengedhetetlen, hogy az épület szerkezeti mozgásai a megengedett határok között maradjanak. Ha a felső födém túlzottan lehajlik, az befolyásolhatja a tolószárnyak mozgását, a tömítések működését, szélsőséges esetben pedig a szerkezet károsodásához is vezethet. Ezért a fogadószerkezet méretezésekor a statikusnak és a nyílászárórendszer tervezőjének együtt kell meghatároznia a megengedett alakváltozásokat és a szükséges csatlakozási megoldásokat.
Szélterhelés és szárnyprofilok lehajlása
A nagy üvegfelületekre jelentős szélnyomás és szélszívás hathat. A terhelés mértékét az épület magassága, elhelyezkedése, környezete és a homlokzat tájolása is befolyásolja. A CERO rendszereknél a szárnyprofilok szélterhelés hatására bekövetkező lehajlása legfeljebb a profil hosszának 1/300-a (L/300), de maximum 15 mm lehet. Ez a követelmény a nagy méretű üvegszárnyak megfelelő merevségét és biztonságos működését szolgálja. A CERO rendszerek szélállósági teljesítménye típusonként eltérő. A CERO III például akár C5 szélállósági osztályt is elérhet. A megfelelő üvegezést, profilrendszert és rögzítési módot ezért az adott épületre vonatkozó statikai és szélterhelési számítások alapján kell kiválasztani.
A különleges megoldások a tervezőasztalon kezdődnek
Egy tartóoszlop nélküli üvegsarok, egy falzsebbe eltűnő tolószárny vagy egy több méter magas üvegfal nem csupán nyílászáró-választási kérdés. Ezek a megoldások az épület szerkezeti kialakítását is befolyásolják.
A Mantu csapata már a tervezés korai szakaszában együttműködik az építésszel és a statikussal, hogy a választott CERO rendszer műszaki követelményei időben bekerüljenek a tervekbe.
