Egy akár 1000 kg-os üvegszárny mozgatása különleges műszaki megoldásokat igényel. A Solarlux CERO rendszerek precíziós futóműve lehetővé teszi, hogy a nagyméretű üvegfelületek kézzel is könnyedén mozgathatók legyenek, motoros meghajtással pedig a működtetés teljesen automatizálható.
A kényelmes használat mellett a tartósság, a karbantarthatóság és a biztonság is fontos tervezési szempont. Az alábbiakban bemutatjuk a CERO rendszerek mozgatási és vezérlési lehetőségeit, valamint az elérhető biztonsági megoldásokat.
Rozsdamentes acél futómű és sínrendszer
A CERO rendszerek nagyméretű tolószárnyainak mozgatásáról precíziós, rozsdamentes acél görgőrendszer gondoskodik. A futómű kialakítása lehetővé teszi, hogy a jelentős tömegű üvegszárnyak egyenletesen, kis erőkifejtéssel mozgathatók legyenek.
A rendszer kialakításának három fontos jellemzője:
- Golyóscsapágyas rozsdamentes acél görgők: A futómű a nagy szárnysúlyhoz méretezett, tartós mechanikai megoldást biztosít.
- Süllyesztett, rozsdamentes acél futósínek: A padlószintbe integrált sínrendszer a letisztult megjelenés mellett a szárnyak pontos vezetését szolgálja. A speciális kialakítás a futópálya tisztán tartását is segíti.
- Cserélhető futógörgők: A rendszer tervezésekor a későbbi karbantarthatóságra is figyelmet fordítottak. A futógörgők cseréje a padlóburkolat és a süllyesztett tok megbontása nélkül is megoldható.
A futómű megfelelő működéséhez a pontos beépítés és a rendszeres karbantartás egyaránt hozzátartozik.
Motoros mozgatás és okosotthon-integráció
A CERO tolószárnyai kézzel is működtethetők, de a nagy üvegfelületek mozgatása elektromos meghajtással automatizálható. A motoros rendszerek különösen kényelmes megoldást jelentenek a nagyméretű, gyakran használt teraszkapcsolatoknál.

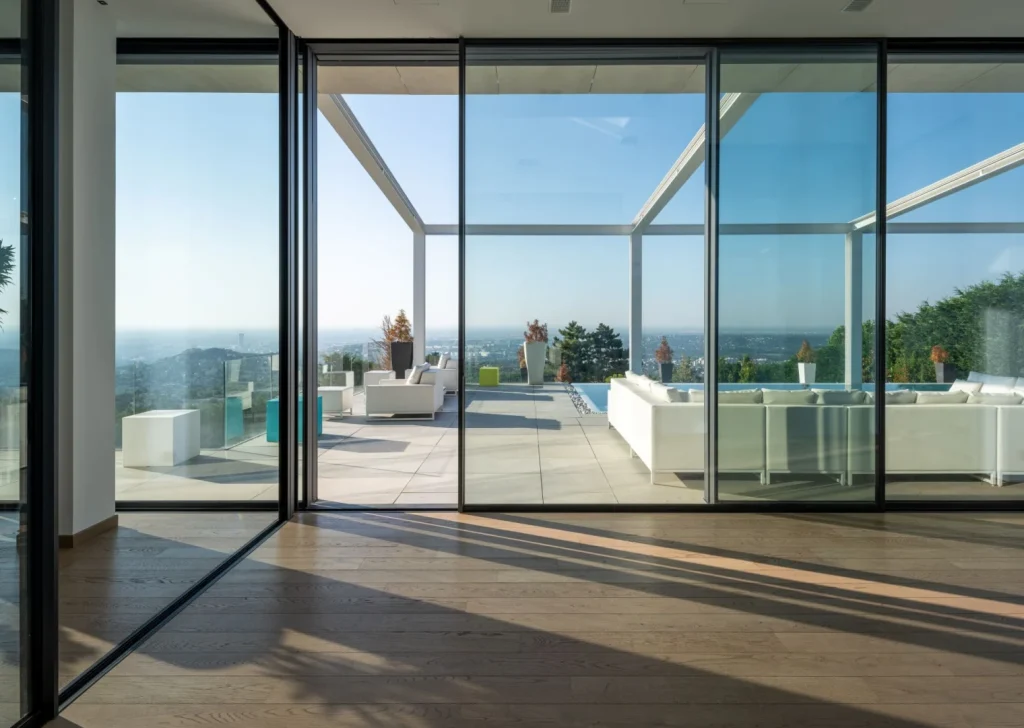

Rejtett motoros meghajtás
A CERO a szárny méretétől és súlyától függően különböző meghajtási megoldásokat kínál.
A legfeljebb 400 kg-os, megfelelő méretű szárnyak esetében a motor a felső profilrendszerbe integrálható, így a meghajtás nem befolyásolja a nyílászáró letisztult megjelenését.
A nagyobb, akár 1000 kg-os szárnyakhoz külön meghajtási megoldás áll rendelkezésre. Ennél a kialakításnál a motor hozzáférhetőségét és a szükséges szerelőnyílást már a tervezés során biztosítani kell.
A megfelelő meghajtás kiválasztását a szárny mérete, tömege és a beépítési körülmények határozzák meg.

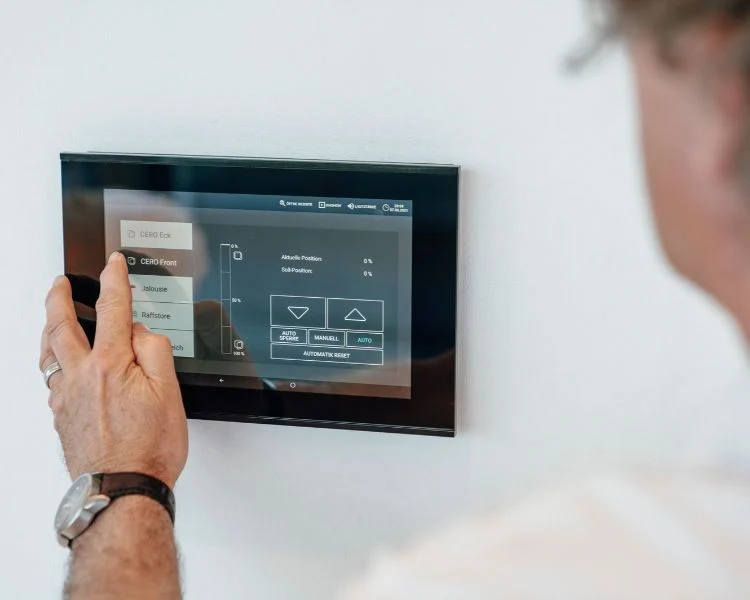

Automatizált vezérlés és biztonságos működés
A motoros CERO rendszerek az épület vezérlési rendszerébe is integrálhatók, így a tolószárnyak működtetése a kialakított okosotthon-rendszer része lehet.
A választott vezérléstől függően többféle működtetési és hozzáférés-szabályozási lehetőség áll rendelkezésre, beleértve a távoli vezérlést és az elektronikus azonosítást is.
A motoros mozgatásnál különösen fontos a személyvédelem. A CERO automatizált kialakításaihoz lézeres felügyeleti megoldás is rendelkezésre áll, amely a mozgó szárnyak környezetének ellenőrzését szolgálja.
A vezérlés és a biztonsági érzékelők pontos kialakítását minden esetben az adott rendszerhez és a használati körülményekhez kell igazítani.

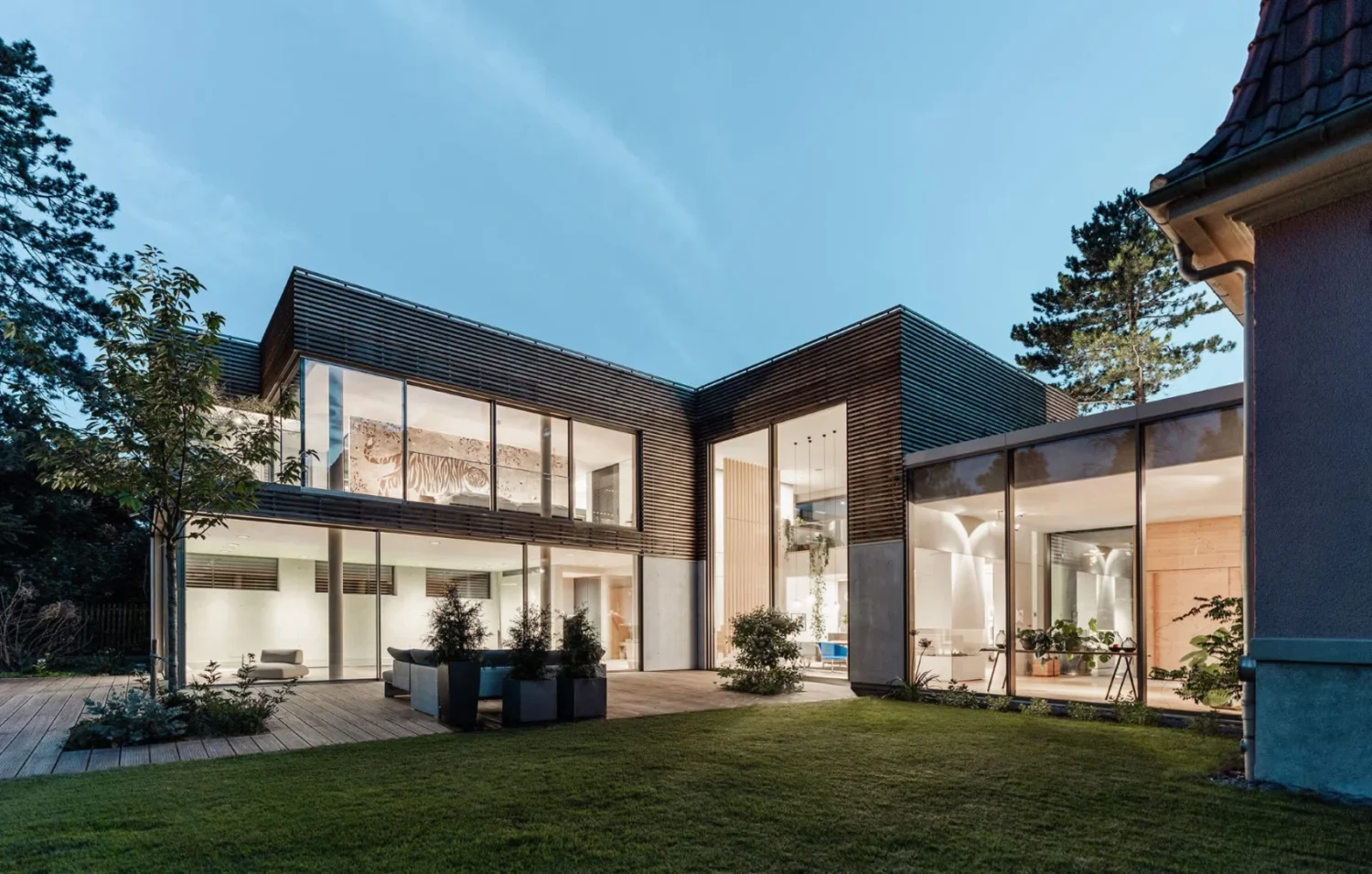

Betörésvédelem és elektronikus biztonsági funkciók
A nagyméretű üvegfelületeknél a mechanikai ellenállás és az elektronikus felügyelet egyaránt fontos szerepet kap.
A CERO rendszerekhez különböző biztonsági üvegezések, zárási megoldások és elektronikus érzékelők választhatók. Az elérhető védelmi szint a rendszer típusától és a teljes szerkezeti kialakítástól függ.
RC2 és RC3 betörésgátlási osztály
A CERO megfelelő rendszerkialakítás és biztonsági felszereltség mellett RC2, illetve RC3 betörésgátlási osztályban is elérhető. Az RC-osztályozás a teljes nyílászárószerkezet ellenálló képességére vonatkozik, nem csupán az üvegezésre vagy a zárszerkezetre. A minősített kialakítás ezért a megfelelő üveg, profilrendszer, vasalat, zárás és beépítés együttes alkalmazását igényli. A választott CERO-változatnál és nyitási sémánál külön ellenőrizni kell, mely betörésgátlási osztályok érhetők el.
Mechanikus zárás és elektronikus felügyelet
A CERO mechanikus zárszerkezete a tolószárnyak biztonságos rögzítését szolgálja. A rendszer elektronikus felügyeleti megoldásokkal is kiegészíthető. Az elérhető funkciók között szerepelhet:
- Nyitás- és zárásfelügyelet: Rejtett mágneses érzékelők segítségével a nyílászáró állapota az épület biztonsági rendszerében is ellenőrizhető.
- Üvegtörés-érzékelés: Megfelelő üvegezéssel és érzékelőkkel az üvegfelületek elektronikus felügyelete is kialakítható.
- Elektromechanikus reteszelés: A motoros rendszerekhez a vezérléssel összehangolt zárási megoldás is alkalmazható.
A mechanikai és elektronikus biztonsági funkciókat célszerű már a tervezési szakaszban összehangolni az épület riasztó- és vezérlési rendszerével.
Gyártásellenőrzés és karbantarthatóság
A nagyméretű CERO szerkezetek pontos működéséhez a gyártási és beépítési folyamat összehangolása is elengedhetetlen.
A Solarlux saját üzemi gyártásellenőrzési rendszert alkalmaz (Werkseigene Produktionskontrolle), amely a gyártási folyamat és az elkészült szerkezetek minőségének ellenőrzését szolgálja.
A CERO rendszerek esetében a későbbi karbantartás lehetőségeit is figyelembe veszik. A hozzáférhető meghajtási megoldások és a cserélhető futóműalkatrészek hozzájárulnak ahhoz, hogy a nagyméretű szerkezetek hosszú távon is szervizelhetők legyenek.
A megfelelő működéshez ugyanakkor a szakszerű helyszíni beépítés, a pontos beállítás és a gyártói előírások szerinti karbantartás is szükséges.
A különleges megoldások a tervezőasztalon kezdődnek
A mozgatás, a vezérlés és a biztonsági funkciók kiválasztását érdemes már a tervezés korai szakaszában összehangolni.
A Mantu segít meghatározni az adott épülethez megfelelő CERO-kialakítást, és egyeztetni a motoros mozgatás, az elektromos csatlakozások és a biztonsági rendszerek műszaki feltételeit.
